水力筛

一、简介

碧天源公司专业生产的水力筛也叫水力斜筛(Waterpower Slanted Screen),是一种用于污水处理中过滤悬浮物、漂浮物、沉淀物等物质的小型无动力分离设备。本设备一般选用不锈钢304材质,筛隙可以做到0.25mm、0.5mm、0.75mm、1.0mm、1.5mm、2mm等各种规格,也可以根据客户的要求定做特殊筛隙的尺寸。


二、适用范围

适用于工业生产中进行固液分离和回收。特别适用于啤酒废水、造纸废水、屠宰废水、果汁加工废水、凉茶废水、塑料粒子加工废水去除瓶标签纸的渣类的分离。具体应用场合,是用在二级拦渣处理上,一级拦渣使用回转式格栅,去除大颗粒的渣,可以减轻水力筛的负荷。

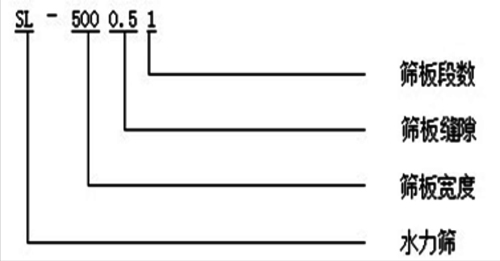

三、型号说明


四、工作原理

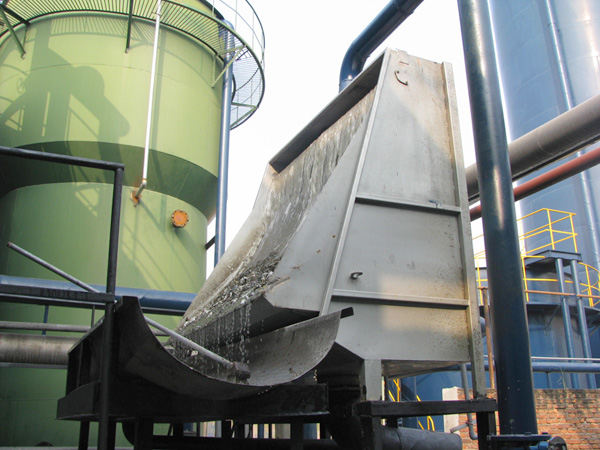

水力筛主体为由楔形钢棒经精密制成的不锈钢弧形或平面过滤筛面,待处理废水通过溢流堰均匀分布到倾斜筛面上,由于筛网表面间隙小、平滑,背面间隙大,排水顺畅,不易阻塞;固态物质被截留,过滤后的水从筛板缝隙中流出,同时在水力作用下,固态物质被推到筛板下端排出,从而达到固液分离目的。


五、主要技术参数和安装尺寸

筛板宽度

600,900,1200,1500,2000

筛板缝隙

0.15、0.3、0.5、0.75、1、1.5、2

筛板段数

1、2、3或圆弧

型号

A

B

B1

C

D

D1

E

F

G

d

进水管

出水管

放空管

设备空重(Kg)

设备运行重量(Kg)

BSL60

1200

600

700

1800

1100

670

900

300

550

14

DN100

DN150

DN65

220

970

BSL90

1200

900

1000

1800

1100

970

900

300

550

14

DN150

DN200

DN65

280

1300

BSL120

1400

1200

1300

2100

1300

1270

900

350

550

18

DN200

DN250

DN65

360

1600

BSL150

1400

1500

1600

2100

1300

1570

900

350

550

18

DN250

DN300

DN65

420

1980

BSL200

1400

2000

2100

2100

1300

2070

900

350

550

18

DN250

DN350

DN65

550

25500
